Lapisan TaC: Lapisan Pelindung Revolusioner dina Semikonduktor

Di dunya téknologi luhur manufaktur semikonduktor, bahan anu tiasa tahan kaayaan ekstrim penting pikeun mastikeun presisi, daya tahan, sareng kinerja. Diantara bahan-bahan ieu, lapisan Tantalum Carbide (TaC) parantos muncul salaku solusi anu luar biasa, khususna pikeun ngajagi komponén dumasar-grafit dina lingkungan anu parah. Dina tulisan ieu, urang nyiar élmu ngeunaan palapis TaC, aplikasina, sareng kumaha aranjeunna dibandingkeun sareng palapis sanés sapertos Silicon Carbide (SiC).

1. Naon TaC Coating? Sipat Kimia jeung Métode déposisi

Komposisi Kimia jeung Sipat Key

Tantalum Carbide (TaC) mangrupikeun sanyawa keramik anu diwangun ku tantalum sareng karbon, kalayan rumus kimia TaC. Éta kasohor ku pasipatan anu luar biasa:

Titik lebur tinggi (~ 3,880 ° C), sahingga salah sahiji bahan paling refractory.

Karasa ekstrim (nepi ka 15-20 GPa), dibandingkeun sareng inten.

Inertness kimiawi alus teuing, resisting korosi ti asam, alkalis, jeung logam molten.

stabilitas termal punjul kalawan ékspansi termal minimal, sanajan dina parobahan suhu gancang.

Métode déposisi: Fokus kana CVD

Sipat fisik lapisan TaC
dénsitas	14.3 (g/cm³)
Émisi spésifik	0.3
Koefisien ékspansi termal	6.3 10-6/K
Teu karasa (HK)	2000 HK
lawanan	1 × 10-5 Ohm * cm
Stabilitas termal	<2500
Parobahan ukuran grafit	-10~-20um
ketebalan palapis	≥20um nilai has (35um±10um)
konduktivitas termal	9-22 (W/m`K)

Lapisan TaC tiasa diterapkeun ngalangkungan Déposisi Uap Fisik (PVD), semprot termal, atanapi Déposisi Uap Kimia (CVD). Di Semixlab, kami ngahususkeun dina palapis TaC berbasis CVD, metode anu nawiskeun kaunggulan anu teu aya tandinganana:

Uniformity: CVD nyandak malah sinyalna on geometries kompléks, kritis pikeun komponén semikonduktor.

Adhesion: Beungkeutan anu kuat pikeun substrat sapertos grafit mastikeun réliabilitas jangka panjang.

Purity: Lapisan-purity luhur ngaleutikan resiko kontaminasi dina prosés sénsitip.

CVD ngalibatkeun réaksi prékursor gas (misalna TaCl₅ sareng CH₄) dina suhu luhur, ngabentuk lapisan TaC kristalin anu padet. Metoda ieu idéal pikeun nyieun coatings nu tahan lingkungan fabrikasi semikonduktor agrésif.

2. TaC palapis on substrat grafit: A Game-Changer

Grafit loba dipaké dina parabot semikonduktor alatan konduktivitas termal sarta machinability na. Tapi, karentanan kana oksidasi sareng erosi ngabatesan umurna dina atmosfir korosif (contona, etsa plasma atanapi ruangan CVD suhu luhur).

Grafit anu dilapis TaC ngarengsekeun tantangan ieu:

Résistansi Korosi: Ngajagi grafit tina plasma halogén (Cl₂, F₂) sareng gas réaktif.

Tahan ngagem: Ngurangan generasi partikel disababkeun ku maké mékanis, kritis pikeun kontrol kontaminasi.

Umur Panjang: Komponén anu dilapis tahan 3-5x langkung lami, ngirangan downtime sareng biaya.

Aplikasi dina Parabot Semikonduktor:

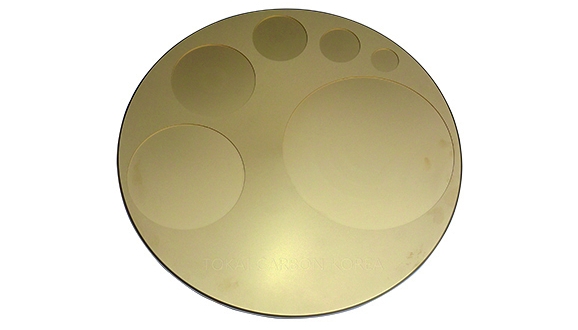

Pamanas sareng Susceptors: Pamanas grafit anu dilapis TaC ngajaga stabilitas dina sistem pertumbuhan epitaxial.

Plasma Etch komponén: Shields éléktroda jeung cingcin fokus ti bombardment ion.

Wafer Carriers: Nyegah kontaminasi logam salila prosés suhu luhur.

Guide Ring pikeun tumuwuh kristal SiC: TaC coated Guide Ring utamana maénkeun peran ngajaga crucible, ngajaga stabilitas kimiawi, optimalisasi sebaran médan termal, ngurangan defects sarta incorporation impurity dina tumuwuhna kristal SiC, ku kituna pikeun ngaronjatkeun kualitas kristal.

3. TaC vs SiC Coatings: Nu Ngalaksanakeun Leuwih alus?

Nalika Silicon Carbide (SiC) mangrupikeun palapis pelindung anu populér, TaC langkung saé dina skenario khusus:

sipat	Palapis TaC	Palapis SiC
lebur Point	~3,880°C	~2,700°C
Konduktivitas termal	pantes	luhur
Résistansi kimiawi	Punjul ngalawan logam molten, halogén	Alus, tapi ngadegradasi dina plasma Cl₂/F₂
Ngajempolan Termal	Alus alatan CTE low	pantes

Naha Pilih TaC?

Toleransi Suhu Langkung Luhur: Cocog pikeun prosés anu langkung ti 1,500 ° C.

Résistansi Plasma Leuwih alus: Kritis pikeun titik canggih (contona, 3nm FinFETs) kalayan kimia etch agrésif.

Ngurangan Kontaminasi Logam: TaC kirang réaktif sareng prékursor logam dina kamar CVD / PVD.

4. TaC dina Aplikasi Semikonduktor: Aktipkeun Next-Gen Tech

Dorong industri semikonduktor nuju titik anu langkung alit sareng arsitéktur 3D (sapertos GAAFET, 3D NAND) nungtut bahan anu tahan kana kaayaan anu langkung parah. coatings TaC maénkeun peran pivotal dina:

Sistem Etching: Ngajagi éléktroda grafit dina etchers plasma tina plasma dumasar Cl₂/F₂.

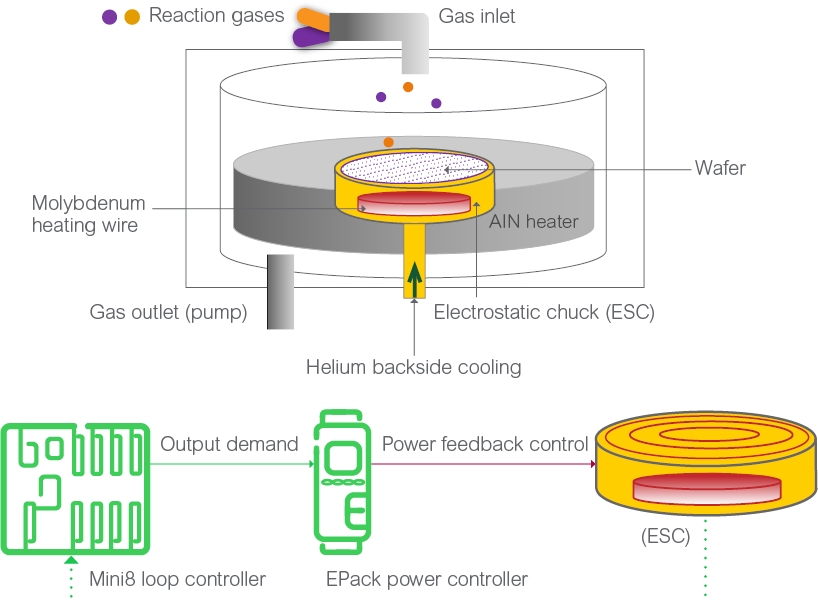

Réaktor CVD: Lapisan susceptor sareng liner pikeun nyegah réaksi sareng prékursor sapertos WF₆ atanapi TiCl₄.

Implantation Ion: Shielding komponén tina bombardment ion énergi tinggi.

déposisi logam: porsi salaku panghalang difusi dina chambers PVD.

Tinjauan ka hareup:

Nalika prosés semikonduktor pindah ka arah kakuatan sareng suhu anu langkung luhur (contona, alat listrik GaN/SiC), kamampuan TaC pikeun nolak degradasi bakal langkung penting.

Naha Pilih Semixlab pikeun TaC Coatings?

Di Semixlab, urang ngagabungkeun téknologi CVD canggih sareng kaahlian jero dina rékayasa bahan semikonduktor. Lapisan TaC kami nyaéta:

Disesuaikeun: Dioptimalkeun pikeun substrat sareng kaayaan prosés khusus anjeun.

Dipercaya: Diuji sacara ketat pikeun adhesion, kamurnian, sareng kinerja siklus termal.

Éféktif Ongkos: Manjangkeun umur komponén, ngirangan biaya pangropéa sareng panggantian.

Naha anjeun nuju ngembangkeun chip logika canggih, alat mémori, atanapi éléktronika listrik, lapisan TaC ti Semixlab nyayogikeun panyalindungan anu kuat pikeun alat anjeun pikeun mekar dina lingkungan anu ekstrim.

Konci: palapis TaC, palapis CVD, bahan semikonduktor, panyalindungan grafit, SiC vs TaC, etching plasma, stabilitas termal, Guide Ring, tumuwuhna kristal SiC
